Vantagens das Pinças Fipa

Vantagens das Pinças Fipa

- A FIPA oferece uma extensa gama de pinças que permitem a extracção segura das peças provenientes dos moldes
- Por outro lado, as pinças paralelas e de expansão, bem como as de agulha e as magnéticas estão disponíveis para manuseamento fiável de diferentes peças

Muita força de fixação:

- Dois pistões pneumáticos transversais transferem a força directamente para os mordentes da pinça
- Isto minimiza a fricção e maximiza a força de aperto

Longo tempo de vida útil graças ao design robusto:

- As pinças FIPA são feitas a partir de uma liga de alumínio de grande resistência
- Os mordentes e as estruturas das pinças são também submetidas a um tratamento de superfície galvanizado (Hartcoat®)
- Isto maximiza a resistência ao desgaste e aumenta o ciclo de vida

Detecção de peças:

- Acompanhamento do processo através de reconhecimento de que uma peça foi agarrada
- "Sensor trigger" altamente preciso, independentemente da posição do item agarrado na pinça

Para mais informações, consulte os links e os ficheiros anexos em baixo.

Pinças para Gitos

Pinças para Gitos

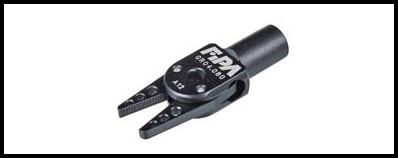

Série 80 - A pinça mais pequena


- MAIOR FORÇA DE MANIPULAÇÃO EM RELAÇÃO AO PREÇO

- Necessita de pouco espaço devido ao seu tamanho reduzido
- Grande força de fixação e abertura larga dos mordentes


ima

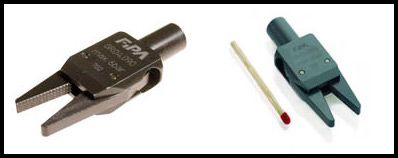

Série 90 "Mini"


- Pinça de confiança para pequenos gitos em espaços restritos
- Muito pequena e leve,  poderosa e robusta
- Grande resistência ao desgaste devido à sua estrutura tratada em Hartcoat
- Grande estabilidade de processo graças ao sensor de peça (GR04.091)


90



Série 100


- Fiável pinça para gitos para injecção de moldes
- Utilização versátil graças à sua forma compacta e à grande abertura do mordente
- Máxima fiabilidade devido à força de fecho e à sua estrutura robusta
- Manipulação suave graças aos mordentes de substituição para a pinça GR04.103
- Instalação simples do sensor graças ao conector M8 de 3-polos


100

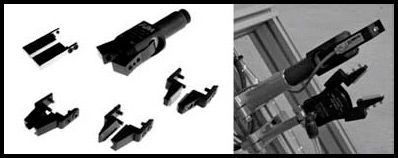

Mordentes para pinça GR04.103 - Para ajuste modular


- Manuseamento seguro dos gitos bem como manipulação suave de produtos sensíveis como plástico filme
- Ajuste flexível da pinça ao produto bem como na troca face aos requisitos do produto


GR04


Série 130 sem sensor
- Poderosa pinças para gitos para injecção de moldes
- A Pinça GR04.131A é de auto-centragem e, se necessário, pode ser facilmente alterada para não ser
- GR04.131A: Instalação e remoção simples dos mordentes sem anilha
- Manuseamento suave graças às pinças substituíveis para a pinça GR04.130C


130

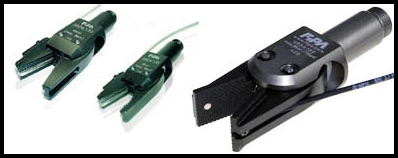

Série 130 com sensor
- Poderosa pinças para gitos para injecção de moldes
- A Pinça GR04.131D é de auto-centragem e, se necessário, pode ser facilmente alterada para não ser
- GR04.131D: Instalação e remoção simples dos mordentes sem anilha


130c/sensor

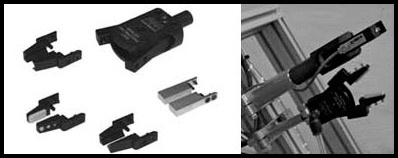

Mordentes para pinça GR04.103C - Para ajuste modular
- Manuseamento seguro dos gitos bem como manipulação suave de produtos sensíveis como plástico filme
- Ajuste flexível da pinça ao produto bem como na troca face aos requisitos do produto


gr04

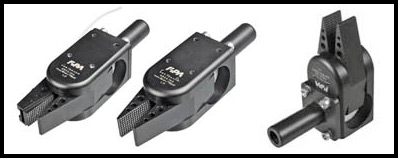

Série 140 - Pinça poderosa
- Design compacto e peso reduzido em relação à força alcançada
- Mordentes de auto-centragem
- Instalação e remoção simples dos mordentes sem anilha
- A pinça pode facilmente ajustada, se necessário, pelo cliente para não de auto-centragem


140

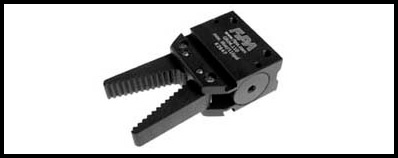

Pinças - auto-centragem
- Fiável pinça para gitos para injecção de moldes
- Longo tempo de vida útil e grande fiabilidade graças à sua superfície tratada em Hartcoat
- Fácil instalação do sensor através de uma ficha M8 3-Pol (cabo de 30 cm)


p-auto

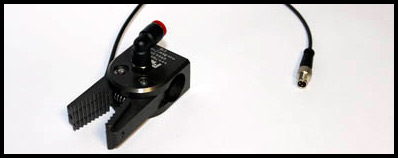

Pinças - compactas
- Poderosa pinça para gitos para injecção de moldes


p-compactas


Para mais informações, consulte os links e os ficheiros anexos em baixo.


Pinças Paralelas

Pinças Paralelas

Pinças paralelas de 2 dedos
Para uma precisão extrema no manuseamento, na colocação e na inserção:
- Força de fixação elevada
- Elevada precisão de aperto, devido à grande repetibilidade de  + / - 0,01 mm
- Utilização versátil, com os mordentes personalizados para pinças
- 2 versões: duplo ou simples efeito
- Peças opcionais de monitorização através da detecção de posição do pistão

paralelas


Pinças paralelas de 2 dedos- força muito elevada de manuseamento:
- Grande flexibilidade com os mordentes personalizados para pinças (desenvolvidos pela FIPA, sob pedido)
- Peças opcionais de monitorização através da detecção de posição do pistão

para2


Pinças paralelas para longos cursos - diâmetro do pistão 10-20mm:
- Manipulação segura de peças grandes
- Cursos de 20 a 100mm
- Elevada força de manipulação
- Estrutura e mordentes em alumínio
- Pistão em bronze

longocurso


Pinça de 3 dedos - de auto-centragem e dupla acção:
- Manipulação segura de todos os tipos de peças
- Grande força de aperto ~20 até > 600 N
- Para mordentes personalizados
- De dupla acção, pode ser usada como pinça interna ou externa
- Design robusto

3 dedos


Pinças paralelas de 3 dedos - de auto-centragem, dupla acção, para cursos longos
Para uma precisão extrema no manuseamento, na colocação e na inserção:

- Curso de abertura e fechamento maior do que o dobro da pinça standard GR04.125 com a mesma força de manuseamento
- Dupla acção para manuseamento interno e externo preciso, abertura e fechamento por ar comprimido
- Adequado especialmente para objectos cilíndricos
- Grande flexibilidade com os mordentes personalizados para pinças (fornecidos pela FIPA, sob pedido)
- Peças opcionais de monitorização através da detecção de posição do pistão


3


Para mais informações, faça download do catálogo.

Pinças Angulares

Pinças Angulares

- Para uma precisão extrema no manuseamento, colocação e inserção
- Dupla acção para manuseamento interno e externo
- Aplicação versátil, uma vez que é adequada para personalização de mordentes (fabricadas a pedido)
- Grande força de abertura e fecho


Para mais informações, consulte os links e os ficheiros anexos em baixo.

Pinças de Expansão

Pinças de Expansão

Pinças de expansão "Expander":
- Manipulação suave dentro de todos os objectos ocos com as mais diversas formas para diâmetros de 4,5 até 8,7 mm
- Longo tempo de vida útil do elastómero (troca rápida, quando necessário)
- Opcional: regulamento da força de manipulação, limitando a pressão de alimentação


expander


Pinças de expansão "Expander":
- Alternativa às pinças clássicas devido ao manuseamento suave "de dentro" - para diâmetros de 8 a 31,5 mm
- Design standard com conexão pneumática coaxial
- Força de aperto é controlada pela pressão de alimentação


expander 2


Pinças de expansão "Expander":
- Alternativa às pinças clássicas devido ao manuseamento suave "de dentro" - para diâmetros de 28 a 85 mm
- Design standard com conexão pneumática coaxial
- Força de aperto é controlada pela pressão de alimentação


expander3


Para mais informações, consulte os links e os ficheiros anexos em baixo.

Pinças de Dedo

Pinças de Dedo

- Também pode ser usado em espaços apertos devido ao seu design elegante
- Grande fiabilidade graças ao design robusto
- Duas posições angulares diferentes
- Possibilidade de detecção de peças


Para mais informações, consulte os links e os ficheiros anexos em baixo.

Pinças de Agulha

Pinças de Agulha

- Agarrar suave de têxteis e tecidos através do elevador de agulha ajustável
- Minimização dos tempos de ciclo com a execução de dupla ação (GR04.740) ou função de sopro integrado (GR04.700)


Para mais informações, consulte os links e os ficheiros anexos em baixo.

Pinças Magnéticas

Pinças Magnéticas

Pinças Magnéticas FIPA - duas tecnologias:
A FIPA é a única empresa que oferece duas abordagens/dois produtos diferentes para o manuseamento de peças de chapa ou ferromagnéticas com ou sem buracos/rasgos.

1. Pinças magnéticas série PMG: Operação pneumática, dupla acção:
Força de fixação elevada como resultado dos seus fortes e permanentes pólos magnéticos

 - USPs:
Vantagens: até 70% de maior força de fixação se comparado com os concorrentes (pnumáticos)
 - Anéis de fricção: podem ser substituídos rapidamente e representam uma solução muito importante de custo-benefício no que respeita a peças de resposição. Os produtos da concorrência são muito dispendiosos.
 - Design:
Estrutura de alumínio resistente e compacta, ananonizada e vermelha
Anéis de fricção NBR, com grande resistência ao desgaste e fácil de substituir (dureza de 70º Shore) para evitar riscos, resultantes do contacto directo com o produto
 - Fácil integração em sistemas de garras / mãos-presas FIPA (ou da concorrência) graças a componentes de conexão totalmente compatíveis


2. Pinças magnéticas série MG: Controlada elécticamente, combinação de imans permanentes e eléctricos:

 - Força de fixação quase duas vezes maior em comparação com a solução pneumática
 - Sem necessidade de mangueiras (apenas um cabo eléctrico)
 - Consumo de energia muito baixo, já que a força é necessária apenas para fracções de segundo, enquanto posiciona a peça (activação do iman eléctrico para neutralizar o campo magnético e repelir o componente)
 - Insignificante magnetismo residual: O produtos certo quando camadas finas

 - Fixação segura, mesmo se a energia falhar (devido aos imans permanentes)
 - Fácil integração em sistemas de garras / mãos-presas FIPA (ou da concorrência) graças a componentes de conexão totalmente compatíveis


pmagn


Para mais informações, consulte os links e os ficheiros anexos em baixo.

Acessórios

Acessórios

Suporte para dedo - elemento de centralização
Centragem precisa de elementos:

 - Pode ser usado em combinação com elementos de paragem
 - Material: POM


Suporte para dedo - elemento de paragem
Suporte que impede que o componente seja removido:
 - Pode ser usado em combinação com elementos de centralização
 - Material: POM


Disponíveis vários acessórios para pinças.


Para mais informações, consulte os links e os ficheiros anexos em baixo.
